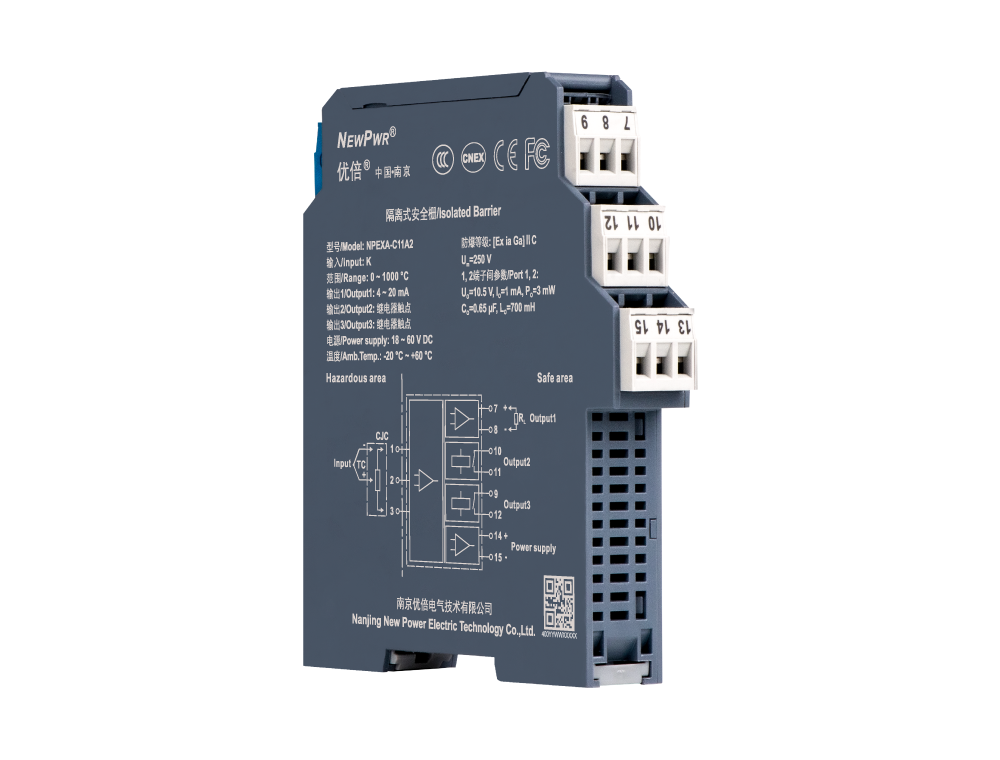

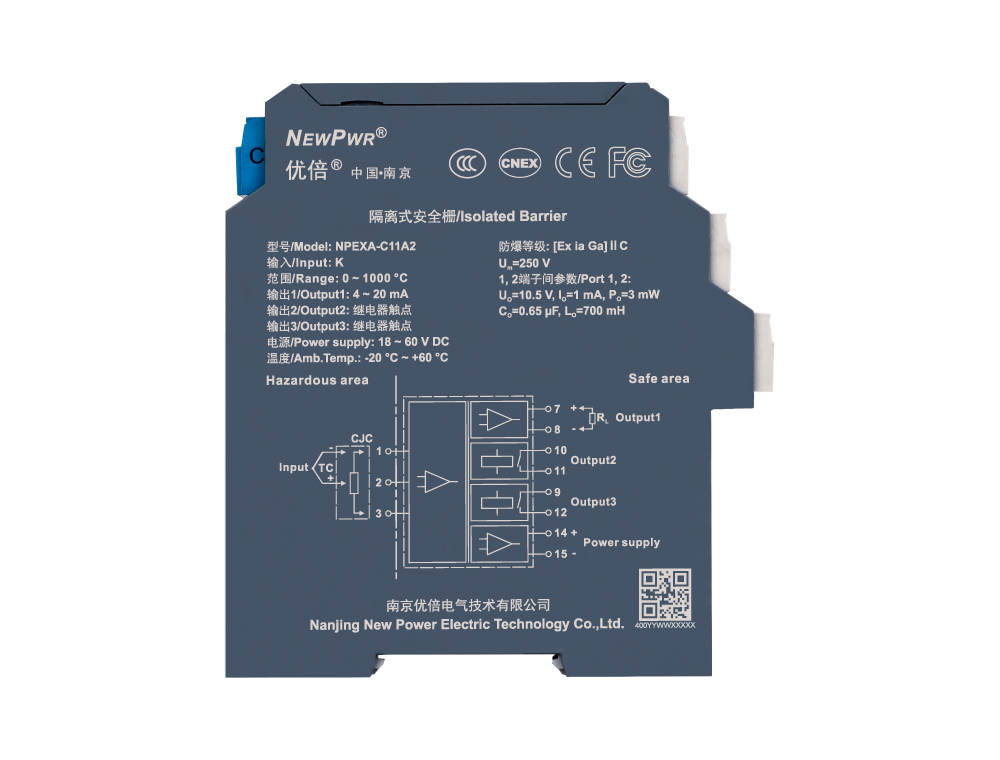

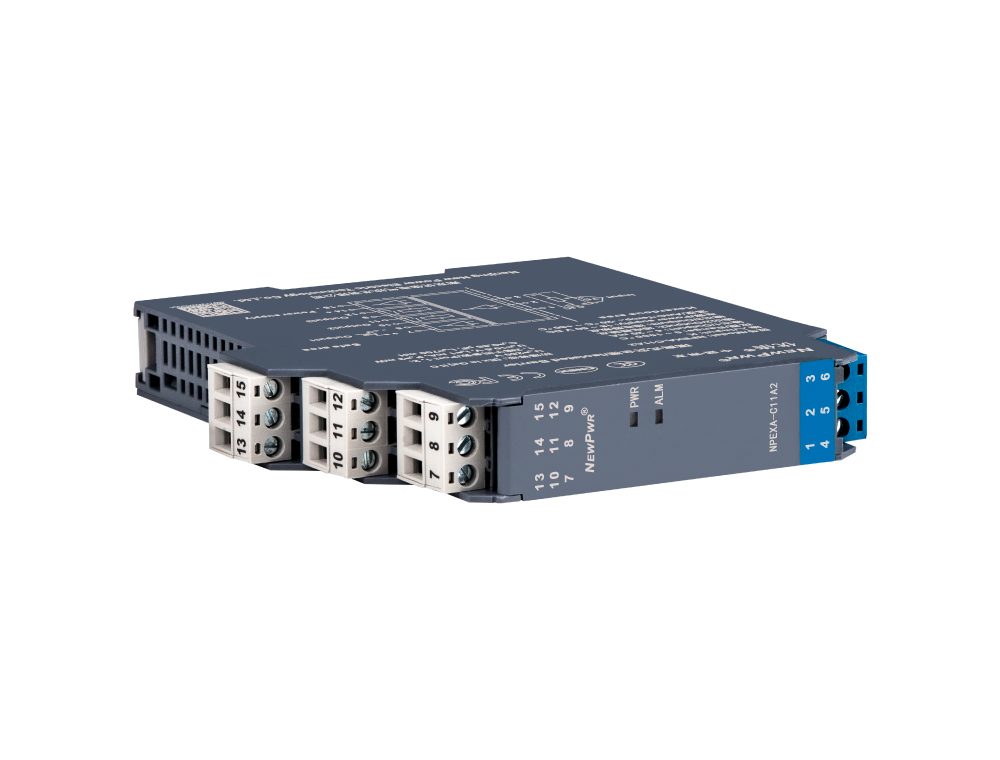

NPEXA-C11A2

熱電偶輸入安全柵，將危險區的熱電偶信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)，外置冷端補償端子。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，同時具有2路報警設定功能。可以通過PC端或手持編程器對電偶類型、溫度量程、報警方式與報警值等進行組態設置。

輸入

熱電偶TC

輸出（具體型號見型譜）

4～20 mA 繼電器報警

通道

一入三出

供電

24 V DC端子供電

NPEXA-C11A2

產品介紹技術參數配件下載

加入對比加入選型

【核心技術】


【安裝與拆卸】

C系列注塑外殼安裝.gif C系列注塑外殼拆卸.gif

安裝拆卸

【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境狀態描述【機械特性】機械特性【認證信息】認證信息

電源

供電電源	18 ~ 60 V DC

輸入

輸入信號	K、E、S、B、J、T、R、N等熱電偶

輸出

輸出信號	輸出1：4 ~ 20 mA；輸出2、輸出3：繼電器觸點（報警值、回差、延時可設）
允許負載	RL ≤ 550 Ω
觸點容量	250 V AC/2 A或30 V DC/2 A

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
	K	-200 ℃ ~ +1372 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	E	-100 ℃ ~ +1000 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	J	-100 ℃ ~ +1200 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	N	-200 ℃ ~ +1300 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	S	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	R	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	T	-20 ℃ ~ +400 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	B	+400 ℃ ~ +1820 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
溫度漂移	30 ppm/℃

基本參數

補償精度	1 ℃ (補償范圍：-20 ℃ ~ +60 ℃)
響應時間	≤ 500 ms
工作功耗	1.5 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

狀態描述

輸出狀態	在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出0 V/mA)，但最大不超出輸出量程上限的110% (如0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)

機械特性

連接方式	螺釘連接
規格尺寸	寬17.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	CNEX, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC
最高電壓（Um）	250 V
Uo	10.5 V (1、2端子間)
Io	1 mA (1、2端子間)
Po	3 mW (1、2端子間)
Co	0.65 μF (1、2端子間)
Lo	700 mH (1、2端子間)
